スペースヒーター

スペースヒーターとは

金属面を効率よく加熱するスペースヒーター

スペースヒーター

用途

結露防止、湿気防止用として激しい温度変化を制御することが可能なスペースヒーターです。 工業用の発熱体として多く使用され、暖房機や乾燥機などの金型・熱板等に使用されます。

特徴

金属などの加工熱面に密着させて使用するため非常に効率の良い加熱ができる事が特徴です。 すべて自社製品のため、様々なご要望に合わせてご依頼いただけます。

様々な用途に合わせたスペースヒーターはこちらから

熱盤・成形機・結露防止・シール機・試験装置等

プレートヒーターとは、薄型板状のヒーター。発熱体であるニクロム線を耐熱マイカ板で絶縁。ステンレス、ボンデ鋼板などでその周りを覆った構造になる。

スペースヒーターの仕様

使用項目
電源・電圧 12~480V(仕様によって製作できない場合もあります)
使用範囲 MAX300℃(ヒーター温度)でご使用ください。一時的には400℃まで耐えたりします。
材質 SUS430・ボンデ鋼板が一般的になります。特注で熱伝導の良いアルミや真鍮板でも加工できます。
取付 一般的に接触加熱を基本とする
端子 M4・M5(SUS304)
端子間ピッチP M4(15以上) M5(20以上)
ヒーターの厚み 3mm~6mm 基本は4mm
製作可能サイズ 最小-長さ50mm以上 巾20mm以上
最大-長さ1980mm 巾500mm
(径・容量によって異なります)

ASDのスペースヒーターの特徴

スペースヒーターの特徴・用途

ASDスペースヒーター(別名:プレートヒーター)は金属などの加工熱面に密着させて使用するため非常に効率の良い加熱をします。
工業用の発熱体として多くの用途に使用される、汎用性の高いヒーター製品です。主に空気加熱用(暖房機や乾燥機、また接触加熱用)として金型・熱板等に使用されます。
スペースヒーターの標準型は、両端子型・片端子型となっておりますが、縦片端子型・横片端子型・中央端子型・リード型等、
その他、スペースヒーターの取付場所や仕様に応じ、各種製作いたします。

横片端子型プレートヒーターの注文書PDF 縦片端子型プレートヒーターの注文書PDF 両端子型プレートヒーターの注文書PDF 中央端子型プレートヒーターの注文書PDF 中央縦端子型プレートヒーターの注文書PDF リード型プレートヒーターの注文書PDF 垂直片リード型プレートヒーターの注文書PDF 垂直両リード型プレートヒーターの注文書PDF リング状プレートヒーターの注文書PDF 端子引出型リングヒーターAの注文書PDF 端子引出型リングヒーターBの注文書PDF

対象物の熱を適正温度に保つスペースヒーター

当社の主力商品であるスペースヒーターは、対象となる構造物に密着させて取り付けることで効率よく熱を伝えるものです。
使用例としては、プレス金型や高圧受電設備(キュービクル)や配電盤などに利用されることが多いです。

「なぜ機械自体が熱を発しているのに追加のヒーターが必要なのか?」

その答えは対象物の熱を適正温度に保つためです。例えば配電盤などは季節ごとの温度変化の他にも、屋外の機器は昼夜の温暖差の影響を非常に被ります。そして気温差があると機器内に結露が発生し、機械の故障へと結びつきます。それを予防するのがスペースヒーターです。
また何かの拍子に発電機が停止した場合でも、ヒーターがあれば温度を一定水準に保つことができます。
温度が適切でないまま機械を使い続けると、場合によって装置にひずみが生じ、再び稼働させた際に故障の原因へと繋がり非常に危険です。

スペースヒーターは、安価且つ、設置がしやすい優れモノ

当社のスペースヒーターは、SUSやポンデ鋼鈑などを外部に用い絶縁体はマイカ(雲母)で加工しています。雲母は古くから使われている絶縁体の一つで、特徴として、比較的安価でありながら、薄く加工しやすく、耐熱性・絶縁性にも優れたヒーターです。

激しい温度変化を制御することが可能なスペースヒーターは、寒冷地でも活躍し、既に稼働している装置にも、そのまま設置することのできる利便性と費用の安さが大きな利点となっています。
また、300℃付近までの加熱が可能な為、熱プレスなどにも効果があります。

「愛西電熱」でスペースヒーターを注文するメリット

当社のスペースヒーターは、リング付きやストッパー付きのタイプなど様々な種類をご用意しております。すべて自社製品のため「規格外の電圧は可能か」「海外仕様の製品制作を希望したい」などお客様の要望に応じて単品から依頼を引き受けています。

また在庫も豊富に取り揃えておりますので、スペースヒーター以外のヒーターを使用したほうが適切な場合も対応可能です。どのような暖め方が一番良いのかお客様がお悩みの場合、仕様書や商品内容などをお教えいただければ当社は「電熱のプロフェッショナル」として、適切且つ、迅速なアドバイスをご案内致します。

疑問点などがあれば是非当社までお気軽にご相談ください。

スペースヒーター 規格品一覧

□片端子型
スペースヒーター プレートヒーター片端子型
40巾(mm) 長さ(mm) 電圧 容量
200L 200V 250W
300L 200V 350W
400L 200V 500W
500L 200V 600W
600L 200V 700W
60巾(mm) 長さ(mm) 電圧 容量
200L 200V 350W
300L 200V 550W
400L 200V 700W
500L 200V 900W
600L 200V 1000W
80巾(mm) 長さ(mm) 電圧 容量
200L 200V 500W
300L 200V 700W
400L 200V 950W
500L 200V 1200W
600L 200V 1400W
□両端子型
スペースヒーター プレートヒーター両端子型
40巾(mm) 長さ(mm) 電圧 容量
200L 200V 250W
300L 200V 350W
400L 200V 500W
500L 200V 600W
600L 200V 700W
60巾(mm) 長さ(mm) 電圧 容量
200L 200V 350W
300L 200V 550W
400L 200V 700W
500L 200V 900W
600L 200V 1000W
80巾(mm) 長さ(mm) 電圧 容量
200L 200V 500W
300L 200V 700W
400L 200V 950W
500L 200V 1200W
600L 200V 1400W
□角型(正方形)
巾×長さ(mm) 電圧 容量
60×60 200V 100W
80×80 200V 200W
100×100 200V 300W
120×120 200V 400W
150×150 200V 500W
□丸 型
外径(mm) 電圧 容量
100φ 200V 200W
120φ 200V 300W
150φ 200V 500W

スペースヒーター使用上の注意

スペースヒーターの使用上の注意点

必ず全面密着で使用すること、特に空焚きは厳禁です。

これの防止には、電熱の容量を適切に把握していることが重要です。つまり電熱の設置者が対象構造のことをしっかりと熟知していなければいけません。どのぐらいの熱が必要で、どう全体にその熱をいきわたらせるのか、設置予定の箇所によってもスペースヒーターの形状は変わります。
均一に熱を行き渡らせる技術は、電熱全体の内容を熟知している者ではないと難しいです。

安全にお使い頂く為に

安全にお使い頂く為に、以下をお読みください。

  • ・御使用、取付けの際は必ず電源を切って作業を行ってください。 (感電・やけどの原因になります)
  • ・ヒーターの定められた電圧で御使用ください。 (電力不足や断線の原因に繋がります)
  • ・W密度は3W/c㎡になるよう寸法・ヒーター電力を決めてください。
  • ・感電・断線の恐れがありますので、製品を曲げたり叩いたり、穴加工などは行わないようにして下さい。
  • ・本製品は防水ではありません。水中(液中)では使用できません。感電、漏電、故障の原因になります。製品の絶縁が落ちるような環境では使用しないで下さい。
  • ・ヒーターは必ず被加熱物に密着させてヒーター表面温度を300℃以下で温調し御使用下さい。
  • ・結線には耐熱電線を御使用ください。
  • ・結線後、端子部には必ず安全碍子を装着し、電極部を露出しないようにしてください。
  • ・密着不良は、故障の原因になります。全面密着して取りつけてください。
  • ・再度御使用になる際は必ず導通・絶縁抵抗を確認のうえ電源を供給してください。
  • ・リード線付きの製品の場合、リード線を強く引っ張らないでください。故障の原因になります。
  • ・ヒーターに異常を感じられる場合は御使用せず、電気資格者・メーカーの指示に従って御使用下さい。

熱の事なら何なりと、お気軽にご相談ください!!

  • 0568252221
  • 0568252241
  • メールでのお問い合わせ
  • 見積り依頼・注文書

スペースヒーターの制作例

スペースヒーターは、機械の内部温度を保ち、結露の発生を防ぐ装置です。

機械は結露に弱く、結露を放置すると故障の原因となります。
また、機械の故障が原因で大きな事故に繋がったりなど、避けなければいけない事態が発生する原因にも成り得ます。
結露の防止以外にも一定の温度を保つ必要のある機械の動作環境を整える事にも役立ちます。
愛西電熱ではお客様の様々な用途に合わせてスペースヒーターをご用意しております。

スペースヒーター ストッパー付タイプ

スペースヒーター ストッパー付タイプ

ヒーターを金型などに差し込んで使用する場合にストッパーにて挿入距離を一定に保ちます。 構造上、端子部分が金属部分に接触しにくくなっていますので、ショートなどトラブルの防止に有効です。

オリジナル製品の製造に至ったお客様からのご要望


隙間に差し込んで使用しているヒーターで、端子部が金型に接触し頻繁に短絡(ショート)してしまい困っており、何か良い方法はないかということで当社にご相談を頂きました。
そこで、端子部に入り込まないようにストッパーと上平(スペーサー)を一体にしてヒーターを製作する方法をご提案をさせて頂き、仕様の擦り合わせを行い製造に至りました。

製造期間

ご発注後、12日間で納入。

製品寸法

550L×45巾 116V仕様

お客様の声

ストッパーとスペーサーが一体となっていることで、今まで散々悩んできたショートが起きずに安心しています。少しの工夫とプロの技術でここまで差が出るのだなと感じました。形状や仕様に関して複数のプランをご提案頂き、最善と思われるものを選択することができたと思うので、丁寧にご説明頂きとても感謝しています。納期も遅れることなく届けて頂きました。また機会がありましたら、宜しくお願いします。

スペースヒーター 穴加工付タイプ

スペースヒーター 穴加工付タイプ

スペースヒーター(プレートヒーター)をボルト等で固定する際には取付け穴が必要になります。 事前に穴の場所を指示頂ければ希望の場所に穴を空けて製作することが出来ます。

オリジナル製品の製造に至ったお客様からのご要望


お客様が使用されている成形機で、どうしても温度が下がってしまう部分があり困っているとご相談を頂きました。220℃を維持できるように対策を提案してほしいというご要望でしたので、金型の形状から追加工が可能な部分にネジを立て、プレートヒーターを取付ける対策をご提示させて頂きました。穴加工を入れ、ネジで取り付けることによって温度ロスを極力抑え、安定した成型が可能になるよう計算し、仕様にご納得頂き、製造に着手いたしました。

製造期間

ご発注後、14日間で納入。

製品寸法

220L×120巾 220V仕様

お客様の声

私たちのような成形品の製品を作る者にとって、金型の温度管理はその成形品の品質と生産効率にとても大きな影響を与えます。以前使っていたヒーターでは、特定の箇所だけ温度が上がりきらずに困っていたため、愛西電熱さんに相談させて頂きました。温度が上がらない特定の箇所にフィットできるよう、ピンポイントでネジ穴加工を施してもらい、希望の温度まで安定して保てるようになりました。少しの工夫を入れるだけで大きく改善し満足しています。相談させて頂いて良かったです。

スペースヒーター リードカバー付タイプ

スペースヒーター リードカバー付タイプ

ヒーターからの配線保護の為に保護カバーを付けたり、リード線固定金具なども付けて製作できます。 弱部を強化することによってヒーター寿命を延ばすことができます。

オリジナル製品の製造に至ったお客様からのご要望


金型にヒーターを取付けているが、ホコリが付着して頻繁にショートしてしまい、壊れてしまうこともあるとのことで、ご相談を頂きました。
そこで、電極部にカバー加工をし、リード線の補強も兼ねて止め具付にて製作するご提案をさせて頂き、製造着手に至りました。

製造期間

ご発注後、16日間で納入。

製品寸法

230L×30巾 200V仕様

お客様の声

作業場の環境上、どうしてもほこりやチリが多く、従来使用していたヒーターはショートして壊れてしまうことが多くありました。また、電気を扱っているため安全性にも不安がありました。壊れるたびに交換をしないといけなかったため、余計なコストもかかっており、改善できそうな業者さんを探すことにしました。そんななか、愛西電熱さんがとても快く対応してくれたので、発注させて頂くことにしました。完成したヒーターもきっちりと納期通りに届き、リード線の補強も併せて行って頂いたので、安全面でも従来より向上したため、とても納得しています。

スペースヒーター スプリング保護タイプ

スペースヒーター スプリング保護タイプ

ヒーターが可動する場所などで電線にストレスがかかる場合にスプリング等で補強できます。

オリジナル製品の製造に至ったお客様からのご要望


使用しているヒーターのリード線の根元部分で、頻繁に被覆が破れて断線してしまい困っているとのことでご相談を頂きました。
ヒーターが可動していたため、スプリングにてリード線を補強し納入させて頂く流れとなりました。

製造期間

ご発注後、16日間で納入。

製造期間

ご発注後、16日間で納入。

製品寸法

200L×80巾 200V仕様

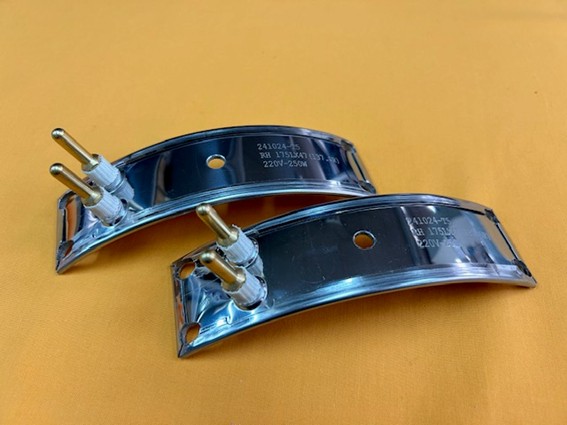

スペースヒーター リング型タイプ

スペースヒーター リング型タイプ

押出機や成形機のヘッド部などに良く用いられます。 写真の様な端子引出型や通常のドーナツ型など使用目的に合った製品を製作致します。

オリジナル製品の製造に至ったお客様からのご要望


成型機のヘッド部のヒーターが故障してしまい、以前まで注文されていた製造業者さんが生産停止のため部品がなくて困っているとご相談を頂きました。
まずは現物を当社へ送って頂き、測定したところ同じ仕様で製作できるものであったため、ご発注頂くことになりました。

製造期間

ご発注後、18日間で納入。

製品寸法

240φ×180φ×50H×4t 200V仕様

お客様の声

私たちに限らず、成形機に合わせたオリジナルのヒーターを使っている場合、今までお願いしていた業者さんが生産を停止してしまうと部品がなくなりとても困ってしまいます。
そのたびに対応してもらえる業者さんを新しく探すことになるのですが、その中のひとつが愛西電熱さんでした。今までお付き合いがなかったにも関わらず、とても快く親切に対応して頂き、以前と同じ仕様で製作してもらえたので、とても信頼しています。今後とも宜しくお願いします。

スペースヒーター L型タイプ

スペースヒーター L型タイプ

金型の保護加熱等、過熱面が限られている場合にも形状に合わせて製作いたします。 熱膨張による膨らみ防止として押え板などを使用すると寿命も延びます。

オリジナル製品の製造に至ったお客様からのご要望


金型の温度が上がらず困っており、取付けられる面がL字型になってしまうがオリジナルで製作出来ないかとご相談を頂きました。また、保全も考えワンタッチで配線作業も出来るようにというご要望もありました。
調査したところ、ヒーターが熱膨張で変形しやすい形状・温度であったため、押え板付で製作し、PL台も一体にする仕様でご提案させて頂き、ご発注頂くこととなりました。

製造期間

ご発注後、21日間で納入。

製品寸法

180w×80+80×4t SS4.5t付 220V仕様

お客様の声

特定の箇所にヒーターを利用したい場合、どうしてもその形状に合わせてオリジナルで作ってもらうことが多くなるので、製造を受けてもらえる業者さんを探すのに苦労していました。愛西電熱さんは、我たちの要望に合わせてプロならではの提案してくれる業者さんと思っています。私たちのような形成機で製品を作るものにとって、とても心強い業者さんです。

スペースヒーター 熱盤一体型タイプ

スペースヒーター 熱盤一体型タイプ

スペースヒーターを効率良く配置し、仕様に応じて設計・製作致します。 サイズ・希望温度・取付け穴等も考慮し、金属加工からヒーターの制御装置まで一貫した設計・製作もしております。

オリジナル製品の製造に至ったお客様からのご要望


熱盤を新しくしたいと検討していらっしゃるお客様で、どのように製作したらバランス良く温度を調整できるか分からず、出来れば熱盤もヒーターも同じ業者にお願いしてすべてお任せしたいということで当社にご相談頂きました。
まず、希望される温度・誤差範囲など詳細をヒアリングし、温度バランスの設計や図面も提出。また、今後のメンテナンス管理がしやすくなるよう設計したプランをご提案させて頂いたところ、当社にお任せ頂けるとのことで、製造に至りました。

製造期間

ご発注後、18日間で納入。

製品寸法

500L×500w×25t 200V仕様

お客様の声

温度バランスを取るのにどのようなものを作ったら良いのか分からず、とりあえず相談してみました。愛西電熱さんは、要望を伝えたら私たちの立場に立って最適なプランを出してくるのでとても信頼しています。図面や温度バランスの説明もとても分かりやすく丁寧で、全てお任せして良かったです。

スペースヒーター 特殊型タイプ

スペースヒーター 特殊型タイプ

取付け形状に合わせて設計・製作できます。 使用条件などを参考に提案生産も行っております。

オリジナル製品の製造に至ったお客様からのご要望


お客様より、「変わった形のヒーターが機械に付いており、形状に合わせて同じように製作は可能ですか?」とお問合せを頂きました。現物をお送り頂くことができなかったので、図面を拝見させて頂き、不明点がクリアになるようヒアリングを重ねながら仕様の擦り合わせを進め、製造に至りました。

製造期間

仕様決定後、18日間で納入。

製品寸法

240φ×90℃ 加工箇所有 200V仕様

お客様の声

あまり見ない形のヒーターのようで、対応できる業者を探していましたが、なかなか見つからずにいました。サンプルを送ることも出来なかったので、機械の図面のみで設計・仕様を進めてもらえるところがなく、困っていたところでようやく快く対応してもらえたのが愛西電熱さんでした。とても感謝しています。ありがとうございました。

スペースヒーター 凸型タイプ

スペースヒーター 凸型タイプ

電極部露出型のスペースヒーターです。
金型から電極部だけを出した設計で、金型加熱で複雑な配線を無くし、簡素化を高めます。
配線スペースが限られていても、コンパクトなため、配線が簡単にできます。

オリジナル製品の製造に至ったお客様からのご要望


配線スペースが限られている金型を加熱できるヒーターが欲しい、というご要望をいただきました。
既成品ではサイズが決められており、ヒーターの設置が難しいものも多くあります。
弊社では、いただいた図面ごとに最適なサイズでのヒーターを製作、納品。用途にあったヒーターでお客様のご要望を叶えます。

製造期間

金額図面をいただき、受注後14日間で納入。

製品寸法

500×200×4t 200V-3000W

お客様の声

既に設置箇所がかなり小さくかったのですが、図面を渡してからすぐに連絡が来ました。
納期的にも金額的にも納得できたのでご依頼しました。今後もよろしくお願いします。

断熱付スペースヒーター(プレートヒーター)

断熱付スペースヒーター(プレートヒーター)

上面に熱が逃げないような設計になっています。
温度ロスが少なく、加熱面に熱が伝わりやすくなっています。
使用温度によって、断熱材も使い分け致します。

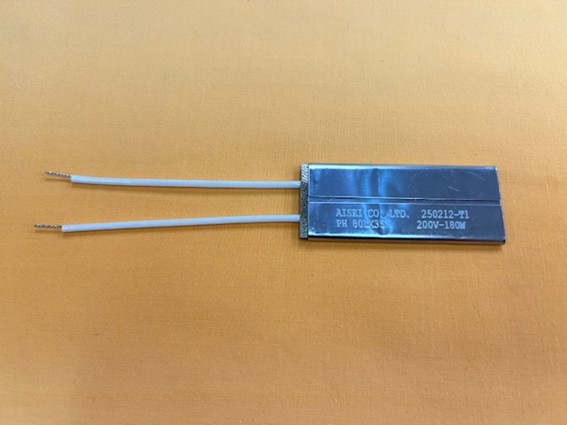

  • 垂直リード型スペースヒーター

    耐熱電線を垂直方向から出す加工も可能です
  • L型スペースヒーター

    L型加工で金型の2面を加熱します
  • 三相用スペースヒーター(横片端子型)

    三相結線での製作も行います
  • 穴固定型スペースヒーター(両央端子型)

    制御盤の保温や金型加熱に使います
  • スペースヒーター(ボンデ鋼 横片端子型)

    ポピュラーな仕様です

スペースヒーターQ&A

ヒーター(電熱)とは

「ヒーター」と聞くと一般的には家庭で扱われる家電を想像する方が多いかと思います。
しかし直接的に熱を伝えるものから、遠赤外線を用いて間接的に熱を伝えるものまで、様々な種類の電熱が存在します。
家庭用としての利用のみならず、私たちの生活を支える産業機械までヒーターの使用例は多種多様、どこをどのような方法で暖めるべきなのかは対象物によって異なるのです。

当社で主に扱っている商品は、金属と絶縁体へ電流を流した時に生じる抵抗を利用し、熱を得るタイプのヒーターです。絶縁体の種類としては主に雲母が用いられ、熱を生み出す過程で炎を使わないという利点があります。
そのため二酸化炭素を発生させない「電熱」は、地球温暖化を考えるための安全なエネルギー源として現在非常に注目されています。

Q1 スペースヒーターとプレートヒーターってどう違いますか?

弊社では同じ扱いで考えております。
以前には肉厚な構造で高温型のスペースヒーターが国内にはありましたが現在は生産しておりません。
同じと考えていて問題ありません。

Q2 家庭用の製品としても扱われていますか?

昔はアイロンやトースターなど様々な製品に使用されていましたが、現在は家庭用のヒーターは海外生産になっています。

Q3 何枚から注文できですか。

1枚から生産可能です。
数量によっては値引きも行っております。

Q4 注文してから何日後に納品されますか。

形状や枚数によって異なりますが、一般的には14日(稼働日数)あたりになります。
緊急時などにも対応できたりしますのでご相談ください。

Q5 メンテナンスは必要ですか?

ほとんど必要ありません。
但し、ヒーターに不純物が付着した場合は取り除く必要があります。

スペースヒーター(プレートヒーター) 容量の計算方法

スペースヒーター(プレートヒーター)は片側面積に対して入っている容量(W数)に応じ、表面の温度が変わります。

一般的にW密度と呼ばれ、高いと発熱量は大きいが断線しやすく、低いと発熱量は小さいが長持ちします。

形状や板圧・大きさによって異なりますが、最大4W/cm2までが安全基準となります。

ワット密度と温度

容量の計算方法

W密度(W/cm2)=W÷長さ(cm)÷巾(cm)
